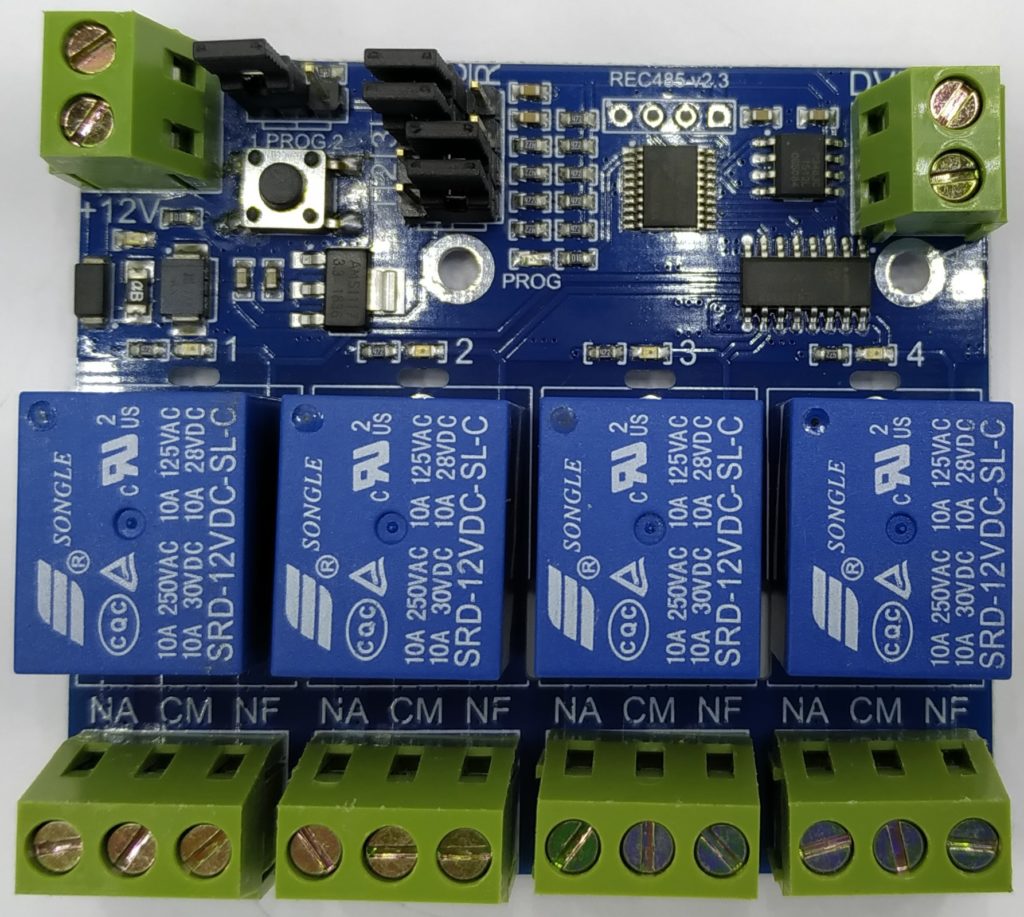

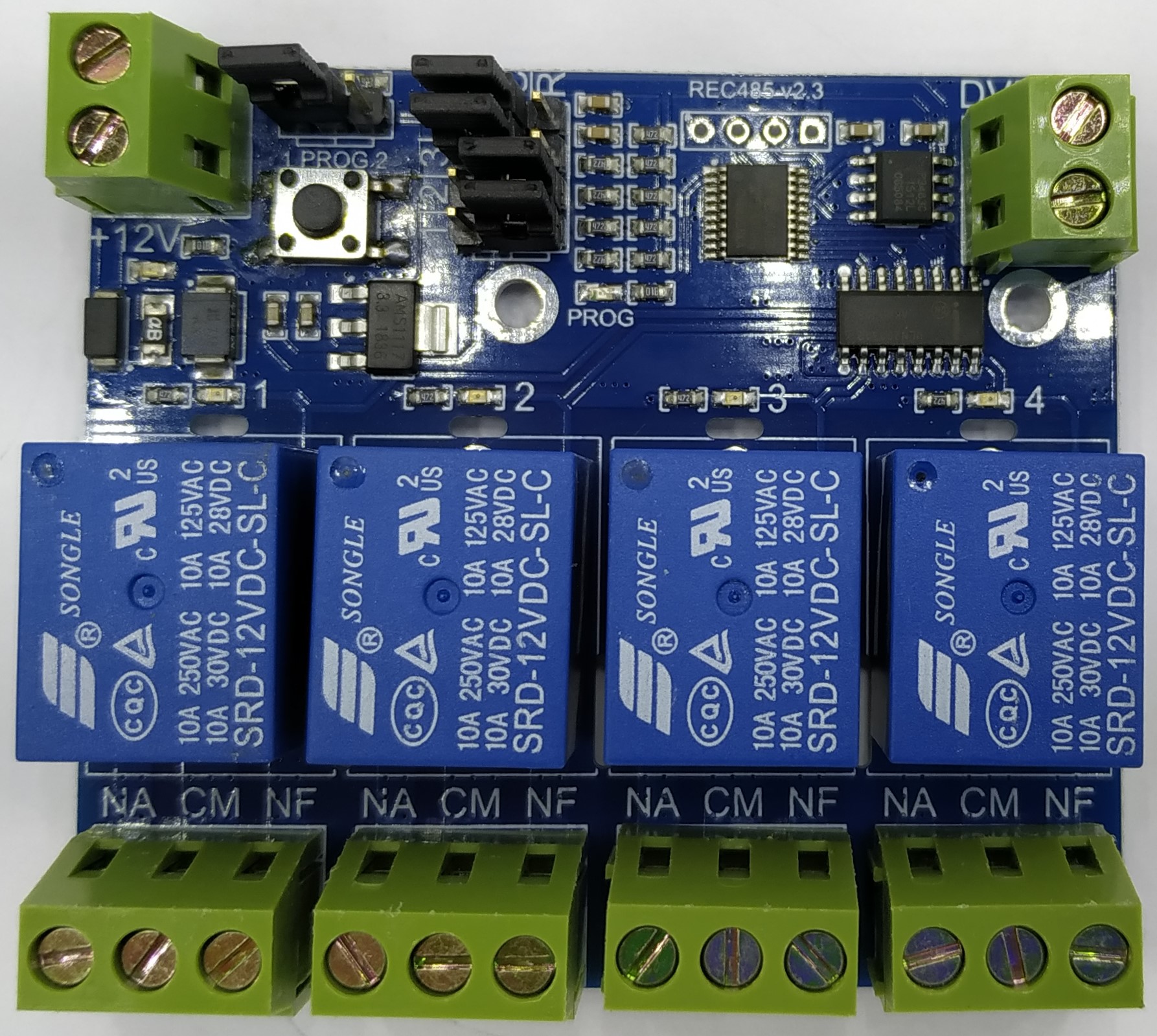

REC485 v2.3

Características técnicas

Alimentação por fonte externa de 12VDC com corrente mínima de 250mA;
Proteção contra inversão de polaridade, sobre tensão e sobre corrente da fonte;
Possui 4 saídas a relé que suportam até 10A em 220VAC para uma carga resistiva;
Trabalha com conexão RS485 e protocolo Pelco-D;
Compatível com a maioria dos aparelhos DVR disponíveis no mercado;
Permite a ligação de até 8 placas no mesmo barramento;
Possibilidade de configuração de até 4 relés em 2 modos (pulso ou retenção) para cada comando;
Permite a configuração de pulso longo;
Permite acionar mais de um relé por comando;
Possibilidade de cadastramento de até 16 comandos diferentes;
Permite apagar todos os comandos gravados para redefinir a programação;
Permite sobrescrever comandos existentes.

Descrição

Obrigado por escolher um produto VixTronic, sinônimo de garantia e qualidade.

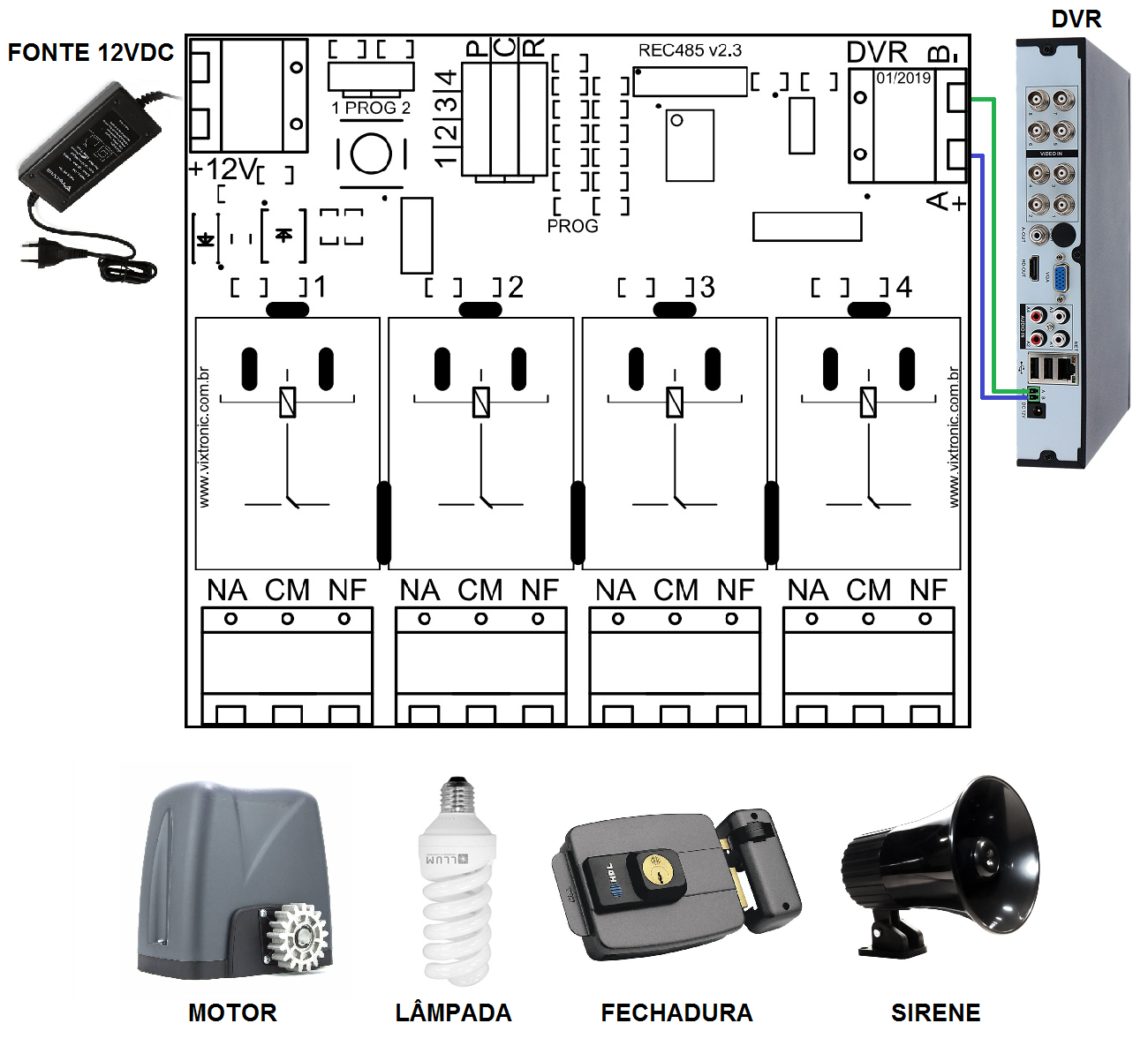

A Central para Acionamento de Dispositivos por DVR REC485 foi projetada para facilitar o acionamento remoto de dispositivos aproveitando-se do acesso via internet que um aparelho DVR possui.

Para a correta instalação e configuração recomendamos que você leia atentamente todas as instruções do manual antes de operar o dispositivo.

O manual está disponível na aba downloads em formato pdf. Para melhor entendimento gravamos um vídeo que está disponível na aba vídeos.

COMPRAR

Perguntas frequentes

Gostaria de adquirir uma quantidade maior do que a disponível no Mercado Livre. Como faço?

Entre em contato conosco via o campo de perguntas do Mercado Livre ou formulário de contato neste site que verificaremos a disponibilidade.

Funciona em todos os DVR stand alone?

Funciona em todos que possuírem a saída RS485 para controle PTZ e suportarem o protocolo PELCO-D.

Qual modelo de DVR ou qual caracteristica que o DVR deve ter para usar esta placa? Pode me indicar um modelo de DVR?

O principal requisito é que o DVR deve ter uma saída PTZ RS485 compatível com o protocolo PELCO-D. Recomendamos o modelo MHDX 1004 da Intelbras pela boa qualidade, preço acessível e facilidade de uso.

Qual aplicativo devo utilizar para fazer o acionamento remoto?

Você pode usar qualquer aplicativo que permita o acionamento PTZ do seu DVR. Para o modelo de DVR que indicamos (linha MHDX da Intelbras) o aplicativo recomendado é o isic 6.

É necessária alguma configuração no DVR?

Sim, é necessário uma configuração básica no controle PTZ. Esta configuração está disponível no manual que você pode encontrar na página do produto.

Este dispositivo pode ser atuado com o movimento ou somente com comando do aplicativo?

O uso mais comum é o acionamento por comando. Caso o seu DVR tenha a função de enviar algum comando PTZ ao detectar movimento, este comando pode ser programado para gerar uma ação nos relés.

Como faço para configurar a placa de modo a acionar os relés?

Disponibilizamos um vídeo e o manual do produto explicando o procedimento de configuração e utilização. Você pode acessar esses dados na página do produto.

Qual fonte devo utilizar para alimentar essa placa?

Qualquer fonte com saída estabilizada de 12VDC com no mínimo 250mA. Fontes de 12VDC 1A podem ser facilmente encontradas e atendem aos requisitos.

É possível controlar 4 motores pequenos com esse módulo?

Sim, é possível controlar variadas cargas desde que respeite o limite de operação do dispositivo.

Quais os limites de operação do dispositivo?

Recomenda-se utilizar no máximo 10A em 220VAC para cargas resistivas e 5A para cargas indutivas com cosΦ>=0.4, caso contrário podem haver danos irreversíveis aos contatos do relé.

Gostaria de acionar uma carga maior que o relé suporta. Como poderia fazer isso?

É possível fazer isso utilizando esta placa para acionar um contator que suporte a sua carga final.

Se for cadastrado um comando em uma câmera ele irá funcionar nas outras câmeras?

Não, pois cada comando está atrelado a uma câmera. Desta forma, é possível cadastrar, por exemplo, seta pra cima de uma câmera pra fazer uma ação e cadastrar a mesma seta pra cima de outra camera para fazer outra ação nos relés.

Pode-se configurar para que os reles funcionem com ou sem retenção?

Sim, pode-se configurar cada relé de forma independente como pulso (monoestavel) ou retenção (biestavel).

Quando o rele é programado como pulso (mono estável), quanto tempo ele fica acionado antes de voltar ao estado original? Este tempo pode ser modificado?

O tempo em que o relé fica acionado é de 500ms. Este tempo não pode ser alterado pelo usuário. Caso precise de um tempo personalizado entre em contato conosco que avaliaremos a possibilidade.

Posso cadastrar o comando em qualquer endereço câmera ou só funciona em uma específica?

Este dispositivo vai funcionar em qualquer endereço de câmera que você cadastrar o comando.

Para o caso de utilizar mais de um dispositivo no mesmo barramento terei que configurar o endereço?

Não é necessário configurar o endereço, visto que ao programar cada dispositivo individualmente o mesmo vai associar o comando à ação desejada nos relés. Ao acionar o comando, somente este dispositivo vai executá-lo.

Posso colocar esse dispositivo juntamente com a câmera PTZ?

Sim, mas ao acionar um comando, como por exemplo uma seta, o relé vai acionar e a câmera irá se mover. Neste caso, o ideal é programar comandos que não tenham grande influência no controle da câmera.

Posso colocar mais de uma placa no mesmo DVR?

Sim, recomendamos colocar até 8 placas em paralelo no mesmo barramento RS485 do DVR.

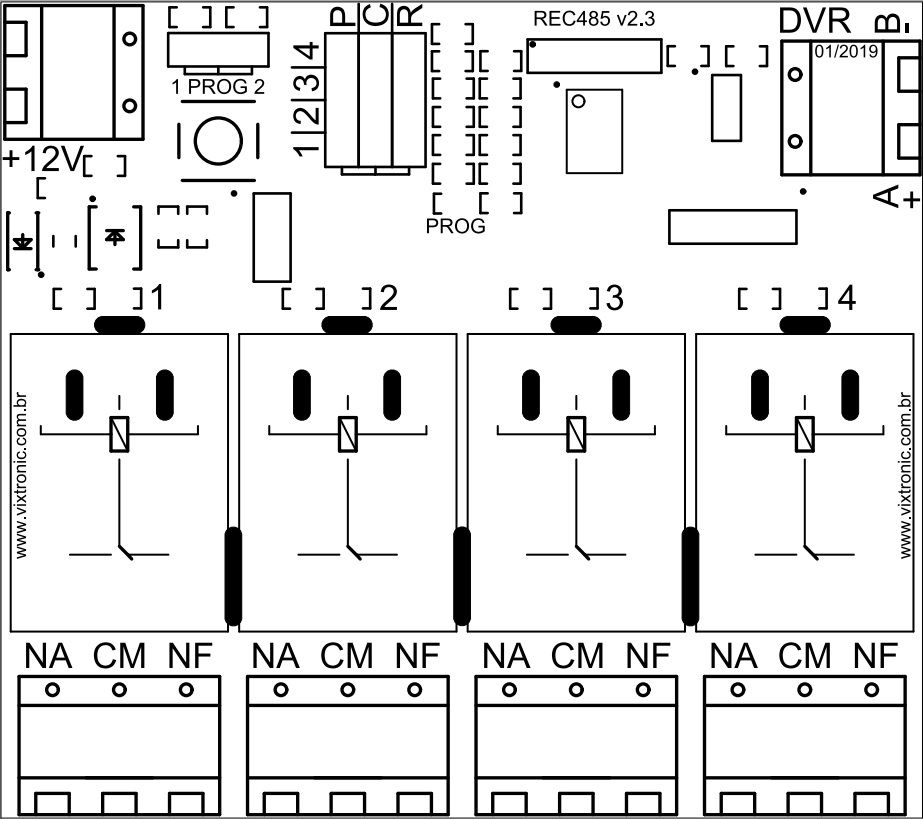

O que significam as siglas P, C e R próximo aos pinos de configuração?

As siglas significam Pulso, Comum e Retenção respectivamente, indicando os possíveis modos de programação dos relés. Ao colocar o jumper entre C e P, por exemplo, o relé será configurado como Pulso.

O que significam as siglas NA, CM e NF abaixo dos relés?

As siglas significam Normalmente Aberto, Comum e Normalmente Fechado respectivamente, indicando os estados dos contatos dos relés.

Podem ser programadas somente as setas do controle PTZ ou posso programar outros comandos?

O dispositivo permite programação com qualquer comando, desde que siga o protocolo Pelco-D, como as setas, zoom, iris, foco, etc.

Downloads

MANUAL

Vídeos

Programação da central REC485
